在現代電子設備中，氮化鎵（GaN）快充技術因其高效率和快速充電能力而備受關注。為了進一步提升氮化鎵快充的性能，選擇合適的同步整流IC至關重要。LP35118V作為一款高性能的副邊同步整流驅動芯片，憑借其優異的特性，成為20W至30W氮化鎵快充應用的理想選擇。本文將詳細介紹LP35118V在氮化鎵快充中的應用優勢及其技術特點。

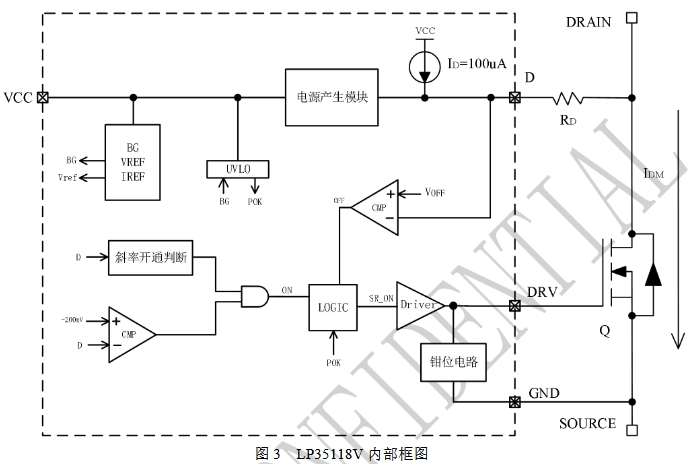

LP35118V是一款專為AC-DC同步整流應用設計的高性能高耐壓芯片，適用于正激和反激系統。它支持DCM（斷續導通模式）和CCM（連續導通模式）等多種工作模式。LP35118V采用專利的整流管開通判定技術，能夠有效避免因激磁振蕩引起的誤開通，確保同步整流的準確性和可靠性。此外，LP35118V還具有極快的關斷速度，能夠顯著降低在CCM工作條件下因關斷延遲造成的效率損失。
高耐壓能力：LP35118V的控制芯片具有200V的高耐壓能力，能夠適應各種高壓輸入環境，確保在高電壓條件下的穩定工作。
驅動低閾值NMOS：支持低閾值NMOS的驅動，降低了驅動電壓需求，提高了系統的效率和響應速度.。
專利的整流管開通技術：通過檢測漏極電壓的下降閾值和下降速率，準確判斷同步整流管的開通時機，避免誤開通。
快速關斷速度：具有極快的關斷速度，能夠迅速響應負載變化，減少能量損耗，提高系統效率。
集成VCC供電技術：在不需要輔助繞組供電的情況下，保證芯片VCC不會欠壓，簡化了電路設計，降低了成本。
多重保護功能：包括VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，增強了系統的可靠性和穩定性。
提高充電效率：LP35118V的快速關斷速度和專利整流管開通技術能夠顯著降低開關損耗，提高氮化鎵快充的充電效率，縮短充電時間。
簡化電路設計：集成的VCC供電技術和低閾值NMOS驅動減少了外圍元件的需求，簡化了電路設計，降低了設計難度和成本。
增強系統穩定性：多重保護功能和高耐壓能力使得LP35118V在各種負載條件下都能穩定工作，提高了氮化鎵快充系統的可靠性和穩定性。
適應多種工作模式：支持DCM和CCM等多種工作模式，能夠滿足不同功率和負載條件下的同步整流需求，具有廣泛的適用性。
在20W至30W氮化鎵快充應用中，LP35118V的典型應用電路設計如下：
輸入整流電路：
采用整流橋?qū)⒔涣鬏斎腚妷恨D(zhuǎn)換為直流電壓，為后續電路提供穩定的輸入。
在整流橋的輸出端并聯一個大容量的電解電容，用于濾除整流后的脈動電壓，得到平滑的直流電壓。
同步整流電路：
LP35118V的DRV引腳與同步整流MOSFET的柵極連接，通過檢測漏極電壓的變化來控制MOSFET的導通和關斷。
在同步整流MOSFET的漏極與源極之間并聯一個肖特基二極管，用于在MOSFET關斷時提供續流路徑，確保電路的穩定運行。
保護電路設計：
利用LP35118V內置的VCC欠壓保護和過壓鉗位功能，確保芯片在異常情況下能夠及時響應，避免損壞。
在電路中添加適當?shù)臑V波電容和電阻，以降低電磁干擾和噪聲，提高系統的EMI特性。
LP35118V憑借其高性能、高耐壓和快速響應的特點，成為20W至30W氮化鎵快充應用中的理想同步整流IC。通過合理的設計和應用，LP35118V能夠顯著提高氮化鎵快充的充電效率和系統穩定性，滿足現代電子設備對快速充電和高效率的需求。隨著氮化鎵快充技術的不斷發展，LP35118V的應用前景將更加廣闊。
